Не сходятся диагонали: как проверить чертёж потолка

В этой статье

Почему четырёх сторон недостаточно

Представьте четыре рейки, соединённые подвижными шарнирами. Длины реек не меняются, но рамка перекашивается. С контуром помещения та же геометрия: набор длин сторон ещё не фиксирует все углы.

Поэтому запись «4 м, 3 м, 4 м, 3 м» не доказывает, что перед нами прямоугольник площадью 12 м². С такими же сторонами можно построить наклонный параллелограмм. Его диагонали и площадь будут другими. Установка всех углов по 90° только потому, что комната выглядит ровной, добавляет в чертёж непроверенное предположение.

Увеличить схему ↗

Когда диагонали должны быть равны

У прямоугольной комнаты 4 × 3 м обе диагонали равны 5 м по теореме Пифагора: d = √(4² + 3²). Эту формулу можно использовать, когда прямоугольность установлена, или чтобы проверить гипотезу о ней. Она не превращает произвольный четырёхугольник в прямоугольник.

Равенство диагоналей само по себе тоже не доказывает, что все углы прямые: например, у равнобедренной трапеции диагонали равны. Нужен весь набор данных — стороны, диагонали и их правильное расположение на контуре.

В выпуклом четырёхугольнике одна диагональ делит контур на два треугольника. Зная стороны этих треугольников и расположение вершин, можно восстановить форму. Вторая измеренная диагональ даёт контроль: совпадает ли восстановленный контур с независимым замером.

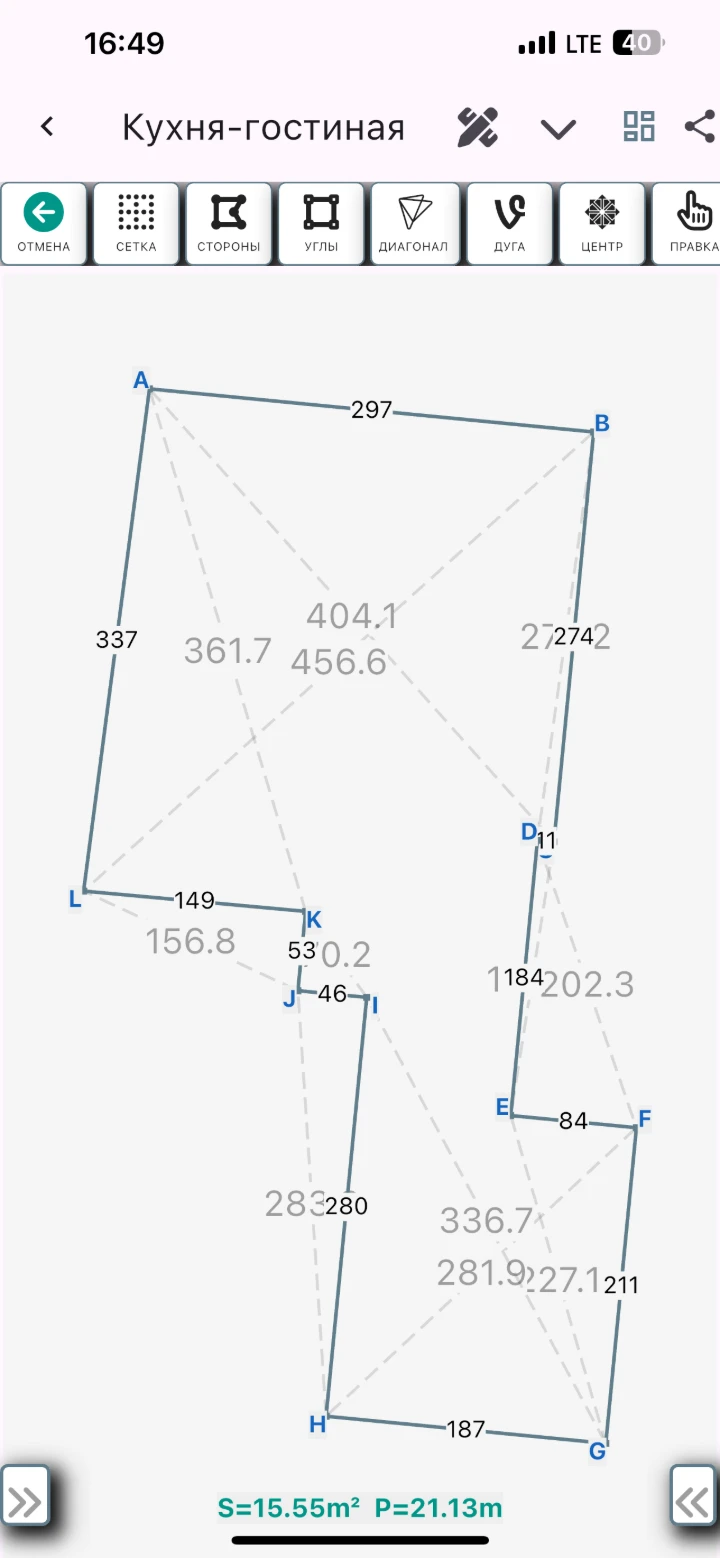

Внутри SmartDrawProРазмеры — прямо на чертеже

12

Увеличить экран ↗

В каком порядке искать ошибку

1. Проверьте единицы.

   Не смешаны ли миллиметры, сантиметры и метры? Например, 4,05 м — это 405 см или 4 050 мм. Совпадение цифр без единиц не означает совпадение длины.

2. Сверьте подписи точек.

   AC — расстояние между A и C, а не любая диагональ, которую удалось измерить. Проверьте, что вершины идут в том же порядке, что на эскизе, и нет зеркального разворота.

3. Сравните ввод с исходной записью.

   Ищите переставленные цифры, пропущенный ноль и размер, введённый в соседнюю сторону. Сначала устраните ошибки переноса, затем проверяйте сам замер.

4. Проверьте способ измерения.

   Одинаковы ли опорная точка прибора и выбранный уровень? Не попал ли луч на выступ вместо нужного угла? Повторный замер должен связывать те же две точки.

5. Проверьте принудительно заданные условия.

   Нет ли угла 90°, равенства сторон или другого ограничения, которое вы задали без измерения? Достоверный размер не нужно менять ради такого предположения.

6. Перемерьте спорную группу размеров.

   Если сомнение относится к диагонали AC, повторите её и связанные с ней стороны. Один случайный повтор не всегда позволяет понять, какое из исходных значений было неверным.

Быстрая проверка: существует ли треугольник

Для любого невырожденного треугольника каждая сторона меньше суммы двух других. Если две стороны равны a и b, третья c должна удовлетворять условию |a − b| < c < a + b.

Ровно 7 м в этом примере означает, что точки лежат на одной прямой: полноценного треугольника нет. А допустимое значение внутри диапазона подтверждает только возможность построить этот треугольник. Оно не доказывает правильность замера, выбор нужных вершин или совместимость с остальными размерами.

Такую проверку удобно использовать для явных опечаток. Если стороны 3 и 4 м соединены диагональю 7,2 м, не пытайтесь исправить контур растягиванием. Сначала проверьте, что именно записано у каждой из трёх линий.

Что делать со сложной комнатой

Разбейте контур на проверяемые треугольники диагоналями. Для простого многоугольника с n вершинами геометрическая триангуляция содержит n − 3 внутренние диагонали. Это описание схемы разбиения, а не обещание, что на любом объекте ровно такого числа замеров хватит: нужны контрольные измерения, доступ к точкам и понимание, где расположены вогнутые углы.

Начните с участка, размеры которого надёжно проверены. Добавляйте соседние треугольники последовательно. Для вогнутого контура убедитесь, что выбранное разбиение лежит внутри помещения, не пересекает само себя и сохраняет правильное положение вершин. Дуги и криволинейные участки требуют своих исходных данных; набор прямых сторон не описывает их полностью.

Если ошибка появляется после добавления конкретной диагонали, вернитесь к связанным с ней точкам. Проверьте не только новую линию, но и стороны треугольника, в который она входит. Площадь и периметр полезны для общей сверки, однако два разных контура могут иметь одинаковую площадь — одного итогового числа недостаточно.

Какое расхождение можно принять

Единого допуска «для любого потолка» здесь нет. Он зависит от задачи, измерительного инструмента, условий измерения и требований производства. Паспортная точность дальномера не равна автоматически допустимой ошибке готового чертежа.

Если контрольный размер не совпал, сохраните исходные значения и выясните причину. Не выбирайте среднее число только ради того, чтобы программа перестала показывать несоответствие. Обсудите спорный участок с человеком, который будет использовать чертёж, и при необходимости повторите замер до передачи заказа дальше.

Для обучения полезно проверить приложение на заранее известном прямоугольнике 4 × 3 м с диагоналями по 5 м. Так вы отделите вопрос «как работает ввод» от вопроса «верно ли измерена сложная комната».

Проверка в SmartDrawPro

Откройте построение чертежа и сверяйте данные в том же порядке: стороны, углы, диагонали. В уроках есть реальные экраны и пояснения к кнопкам. Для дуг и вырезов предусмотрены отдельные инструкции.

• Каждое число относится к нужной стороне или диагонали.
• Форма соответствует помещению, включая выступы и впадины.
• Нет неподтверждённых прямых углов и равенств.
• Контрольные размеры проверены отдельно.
• Размеры деталей и их привязки не потерялись.
• Для передачи выбран актуальный вариант чертежа.

Если первичных данных не хватает, вернитесь к порядку замера помещения. После проверки геометрии используйте площадь, длины и количество деталей в смете по объекту. Корректный расчёт стоимости начинается с понятных исходных данных.
