Как передать замер потолка в производство

В этой статье

Что уточнить у производства заранее

Узнайте, в каком формате принимаются данные, какие обозначения вершин используются и как должна быть ориентирована схема. Уточните, какие дополнительные параметры нужны для выбранного материала и системы крепления.

Заранее договоритесь, кто отвечает за технологические поправки и подготовку раскроя. Исходные размеры помещения и размеры производственной заготовки должны быть явно различимы. Не уменьшайте замер по универсальному проценту без согласования с исполнителем, который изготовит полотно.

Если работаете с производством впервые, полезно проверить передачу на учебном файле: может ли получатель открыть его и одинаково ли стороны читают геометрию. Такая проверка не требует запускать учебный заказ в изготовление.

Что включить в комплект данных

• Идентификатор заказа и название помещения. Они должны совпадать в переписке, файлах и спецификации.
• Контур и размеры. Стороны, диагонали и другие данные, которые определяют форму.
• Единицы измерения и ориентация. Подписи должны исключать двусмысленность.
• Выбранный материал. Точное наименование, фактура, цвет и другие согласованные параметры.
• Особенности конструкции. Уровни, вырезы и дополнительные схемы, если они нужны для задания.
• Версия и статус. Что согласовано окончательно, а какие вопросы ещё открыты.

Не отправляйте два файла с разной геометрией под одинаковым названием «финал». Если в комплекте есть предварительный вариант, его статус должен быть виден до открытия.

Внутри SmartDrawProВыберите, что отправить по объекту

12

Увеличить экран ↗

Понятное название файла вместо «чертёж новый 2»

Выберите простой порядок: номер объекта, помещение, версия. Например, «Объект-024_Кухня_v02». Дата тоже полезна, но не заменяет различение помещений: в один день может быть несколько чертежей.

Для дополнений сохраняйте общую основу имени. Получатель должен понимать, что план и разрез относятся к одной комнате и одному согласованному решению.

Не включайте в название лишние персональные сведения заказчика. Для идентификации часто достаточно номера объекта, если обе стороны договорились, что он означает.

Какие варианты отправки есть в SmartDrawPro

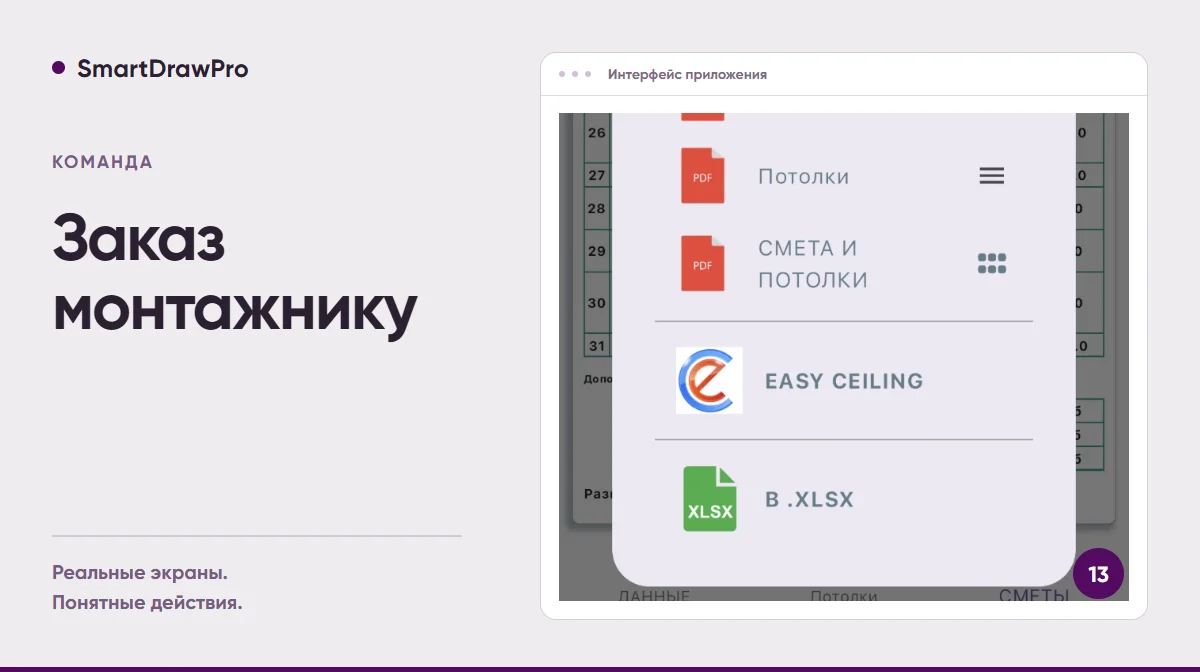

В меню отправки файлов по объекту показаны варианты отправки чертежей отдельно, вместе со сметой и выгрузки данных объекта. В обучении также есть операции выгрузки в EasyCeiling и XLS.

Наличие конкретного пункта экспорта не означает, что произвольное производство примет файл без проверки. Согласуйте вариант с получателем, откройте результат и проверьте, что в нём сохранились нужные данные.

XLS удобен для табличных сведений, но его нельзя автоматически считать заменой геометрического задания. Передавайте именно тот набор файлов, который соответствует согласованному процессу.

Проверка перед отправкой

1. Сверьте исходный замер.

   Проверьте диагонали, порядок вершин и спорные размеры по алгоритму проверки чертежа.

2. Проверьте результат выгрузки.

   Откройте файл самостоятельно. Читаются ли обозначения, хватает ли страниц и приложений?

3. Уберите неактуальные версии.

   Получателю нужен однозначно обозначенный комплект, который разрешён к дальнейшей работе.

4. Сформулируйте оставшиеся вопросы.

   Не прячьте неопределённость в общей подписи «всё как обычно».

Что делать, если размер изменился после отправки

Свяжите исправление с конкретной версией и перечислите, что поменялось. Уточните у получателя, начата ли работа по предыдущим данным, прежде чем считать, что новый файл автоматически её заменил.

Обновите весь комплект, которого касается изменение: основной чертёж, дополнительные схемы и спецификацию. После этого сохраните подтверждение, какая версия принята. Для передачи следующему участнику процесса пригодится чек-лист заказа для монтажников.
