Как отметить расположение светильников на чертеже потолка
Центры, оси, обозначения и расстояния: превращаем пожелание о расположении света в схему, которую сможет прочитать другой человек.
В этой статье
С чего начать схему освещения
Соберите план помещения с размерами и расположением мебели, которую нужно учитывать. Стол, рабочая зона, шкаф или карниз могут влиять на согласованное положение элементов. Уточните, какие изделия уже выбраны, а какие пока обозначены условно.
Разделите две задачи. Светотехнический расчёт отвечает за достаточность и качество освещения. Монтажная схема фиксирует положение конкретных элементов. Аккуратная сетка на потолке сама по себе не доказывает, что света достаточно или что выбранное изделие совместимо с конструкцией.
Выберите начало отсчёта
В прямоугольной комнате удобно взять один угол за начало координат, а две перпендикулярные стороны — за направления X и Y. Для каждой точки указывайте расстояния от этих базовых линий до центра светильника.
Не меняйте базу внутри одной таблицы без пояснения. Если часть размеров отложена от левой стены, а другая — от правой, одинаковые числа будут означать разные положения. Для непрямоугольной комнаты способ задания точек нужно определить отдельно; две произвольные стены не образуют прямоугольные оси автоматически.
Инструменты позволяют описать особенности контура. Подробные действия разобраны в обучении.
Обозначения помогают читать план. В примечаниях к объекту зафиксируйте, что означает каждый элемент.

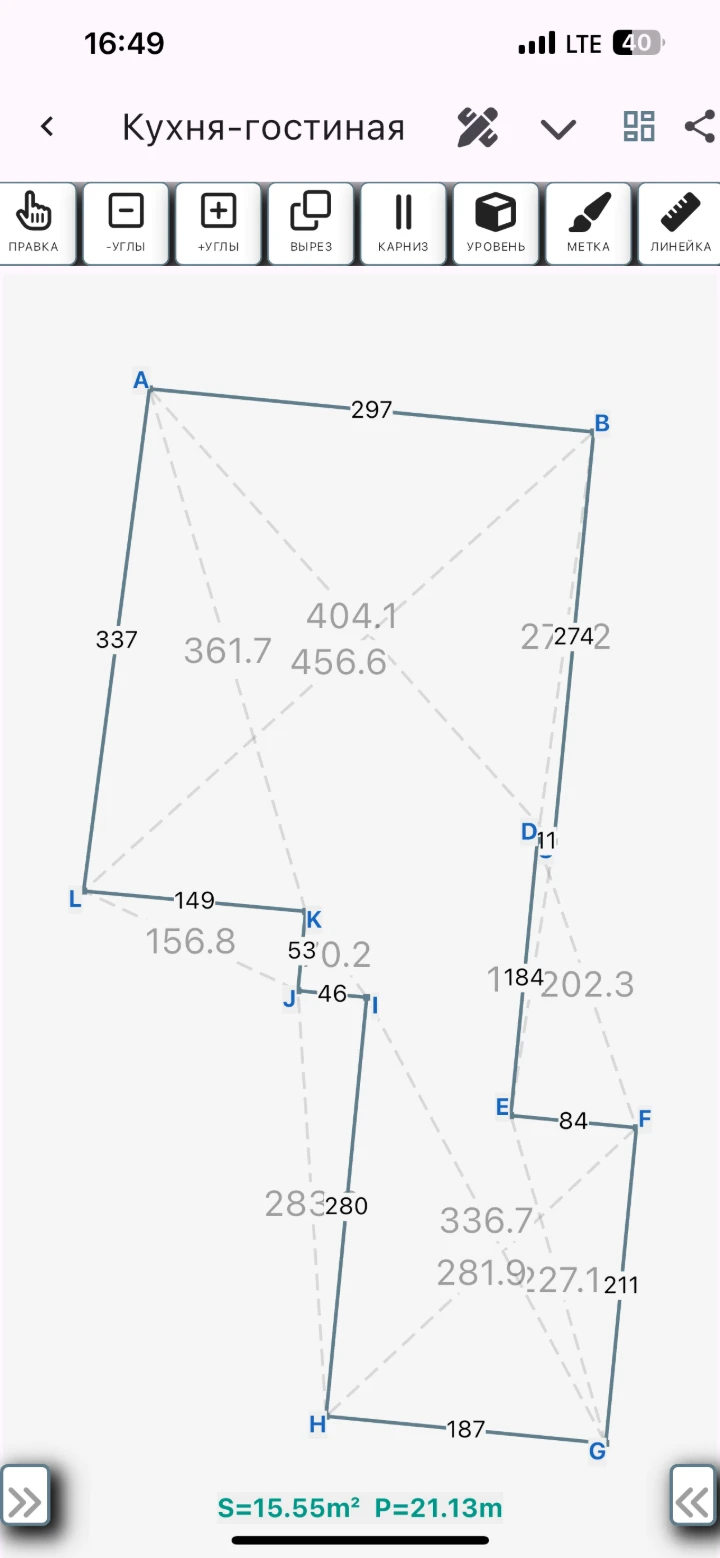

Реальный экран панели построения. Скриншот показывает инструменты; расположение светильников и треков для каждого заказа задают отдельно.
Нажмите на цифры на экране — откроются пояснения.
Пошаговый урок →Пример: шесть точек в комнате 4 × 3 м
Для объяснения записи возьмём два ряда по три точки. Вдоль стороны 4 м центры расположены на X = 1, 2 и 3 м. Два ряда находятся на Y = 0,75 и 2,25 м. Получается следующая схема:
Листайте таблицу вправо, чтобы увидеть все колонки →
| Точки | X, м | Y, м | Что означает запись |
|---|---|---|---|
| L1, L2, L3 | 1; 2; 3 | 0,75 | Первый ряд из трёх центров. |
| L4, L5, L6 | 1; 2; 3 | 2,25 | Второй ряд, с тем же шагом по X. |
Расстояние между соседними столбцами — 1 м, между рядами — 1,5 м. До крайних стен по X остаётся по 1 м, по Y — по 0,75 м. Все значения здесь относятся к центрам точек.
Какие неоднозначности убрать
- Центр или край? Для круглого светильника это разные размеры. Подпишите, к чему относится привязка.
- Что обозначает кружок? Если на плане несколько типов изделий, используйте разные обозначения и легенду.
- От стены или от границы ниши? Обе базы допустимы только при ясном указании; смешивать их незаметно нельзя.
- Какой план актуален? Перемещение мебели после согласования может потребовать новой схемы. Добавьте дату или номер версии.
Согласуйте выбранные изделия и конструктивные ограничения до передачи схемы в работу. Электрические подключения и подбор питания выполняются по документации оборудования и проекту; расположение точек на этой странице их не заменяет.
Свяжите схему с количеством в смете
Посчитайте позиции по обозначениям. Если L1–L6 — один тип, в соответствующей строке должно быть шесть изделий или установок, в зависимости от того, что именно продаётся. Если две точки заменили другими светильниками, разделите их на разные типы и проверьте обе группы в смете.
Отдельно уточните, кто предоставляет сами светильники. Когда изделия клиента, но монтаж ваш, в расчёте всё равно могут быть работы и необходимые монтажные комплектующие. Подробный порядок проверки есть в образце сметы.
Что проверить в объекте SmartDrawPro
Сохраните согласованную схему вместе с данными помещения, проверьте количество позиций в смете и состав файлов в меню отправки. Само наличие материала в расчёте не объясняет его расположение на потолке: передавайте получателю и схему с привязками.
Для линейного освещения нужна другая детализация: длины участков, повороты и окончания. Её разбираем в статье о световых линиях в смете.
